アーチカルバート

PC-ATM

安全性工期短縮のためのもっとも合理的な工法です。

特徴

工期の短縮

はじめのＰ・Ｃ・Ｔ版の取り付け時に仮設するだけですむので、工期とコストを大幅に削減することができる。

作業の簡便性

左右対称のＰ・Ｃ・Ｔ版を、トンネル軸方向に半幅シフトで設置していきます。Ｐ・Ｃ・Ｔ版がそれぞれ依存しあう格好となり、支柱が一本ですみます。

安全性

最初のＰ・Ｃ・Ｔ版設置後に、アーチ型の足場をセット。多点ローラーにて移動できるので、仮設の手間を軽減し、安全性も高められます。

品質管理

工場生産によるＰ・Ｃ・Ｔ版をしようするので、品質管理も行き届いています。

PC-ATM技術審査証明書

PC-ATM
技術審査証明書
（石川島建材工業株式会社 様）

製品施工例：鳥川PC-ATM

製品施工例：鳥川PC-ATM

製品ストック状況（員弁工場）

製品ストック状況（員弁工場）

主な施工実績

第二東名高速道路　鳥川工事　平成21年度

三遠南信別所道路工事　平成18年度

古久蔵トンネル平成18年度

八王子城跡トンネル平成17年度

第二東名高速道路　大渕工事　平成17年度

第二東名高速道路　金谷東工事　平成15年度

第二東名高速道路　中瀬工事　平成15年度

セグメント

東海北陸自動車道　飛騨トンネル

飛騨トンネルは、東海北陸自動車道と中部縦貫自動車道（高山清見道路）が連結する、飛騨清見ジャンクションから白川郷インターチェンジまでのトンネルです。

トンネル全長約10.7㎞

飛騨トンネルは、道路トンネルとしては、国内2番目（世界第7位）の延長です。

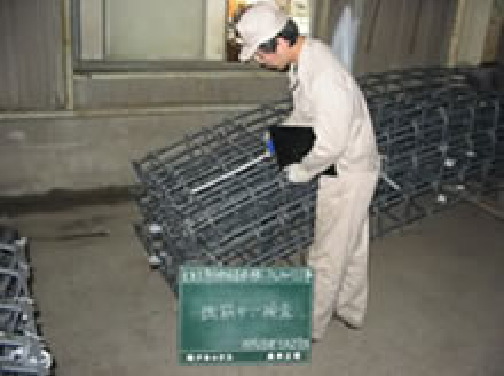

鉄筋かご検査状況

製品検査状況

ライナー配置図

泉大津忠岡シールド


日本下水道協会認定書

FILL WALL

盛土補強土壁工法は合理的な工法です。

特徴

工期の短縮

表面保護パネル（縦1.2ｍ×横1.8ｍ）1枚に付き1本の補強材という効率配置により補強材数を減じ、工程短縮、コスト低減を図ります。

壁面変形が少なく美観に優れる

補強材は、摩擦抵抗と支圧抵抗の組合せで構成されています。摩擦プレートによる摩擦抵抗が先ず効果を発揮し、施工中等の壁面の水平変形を抑制します。そして、支圧プレートによる支圧抵抗の相乗効果により、高い引抜き抵抗力を発揮します。

長期間に渡る高品質

補強材の主体となる支圧プレートと摩擦プレートを繊維補強コンクリート製としたため、長期間に渡る腐食安定を排除します。

試験盛土全景

補強材設置

支柱プレート+摩擦プレート
（超高強度繊維補強コンクリート製）

摩擦プレート
（鉄筋コンクリート製）

※当社では摩擦プレートと支圧プレートを製造。
（矢作建設工業株式会社様資料より抜粋）

橋げた

プレテンション方式橋げた

広い用途に応用できるプレテンション方式橋げた。
歩道橋、プラットホーム、サイクリングロードなど、幅広い用途に応用できる工法です。

特徴

メリット①
工場製作のため品質が均一である。
メリット②
現場の施工期間を短縮できる。
メリット③
騒音や振動が少ない。
メリット④
維持管理が容易である。

海洋土木

主な施工実績

工事名称 受注年 施工会社 施工場所 製品
磐田造成FW（2･3号補強土壁) H26 テクノサポート 静岡県磐田市 支圧･摩プレート
名古屋高速堀越ダクタル桁橋 H21 安部日鋼工業 名古屋市西区 桁
比屋根横断歩道橋 H21 安部日鋼工業 沖縄県沖縄市 床
野島橋架替工事上部工 H21 川田建設 横浜市金沢区 人道橋
市道壱之町線吉城橋整備(上部工）工事（＊） H21 安部日鋼工業 岐阜県飛騨市 人道橋
神戸三田プレミアムアウトレット連絡歩道橋設置工事（＊） H20 大成建設 兵庫県神戸市 歩道橋
宮川用水第二期地区導水路その2・その3工事 H20 日本コンクリート工業 三重県多気郡 パネル
第二東名高速道路宮ｹ島高架橋（PC上部工）下り線工事 H20 オリエンタル白石・昭和コンクリート工業 静岡県掛川市 ストラット受皿
第二東名高速道路村良第二高架橋ストラット製作 H20 日本ピーエス・中央ピーエス 静岡県志太郡 ストラット受皿
松下長岡工場Ｃ棟耐震補強 H20 戸田建設 京都府長岡市 耐震補強ブロック
カルコスビル耐震改修工事 H20 戸田建設 宮城県仙台市 耐震補強ブロック
第二東名高速道路朝比奈川高架橋工事 H19 川田建設・極東工業 静岡県志太郡 ストラット受皿
東京国際空港国際線地区エプロン等整備事業（＊） H19 大成・鹿島・五洋・東亜・鹿島道路・大成ロテック 東京都大田区 道路橋
第二東名高速道路中ノ合高架橋下り線工事 H19 大成建設・安部日鋼工業 静岡県藤枝市 ストラット・受皿
第二東名高速道路入野高架橋（PC上部工）上り線工事 H19 富士ピー･エス・安部日鋼工業 静岡県志太郡 ストラット・受皿
合同庁舎７号館（＊） H19 大成・新日鉄エンジニアリング・日本電設・三菱重工パーキング建設 東京都千代田区 屋根
東京モノレール昭和島駅待避線新設他（＊） H18 大成建設 東京都大田区 桁
東京工業大学本館前屋外環境整備工事 H18 東武緑地 東京都 デッキ
豊田市総合体育館立体横断歩道設置工事（＊） H18 大成建設 愛知県豊田市 歩道橋・パネル
技術センター本館リニューアル工事（＊） H18 大成建設 横浜市戸塚区 スラブ
（仮）国際線ターミナルビル駅新設他（＊） H18 大成建設 東京都大田区 20ｍ曲線桁
小倉JCT堀越Cランプ橋（＊） H17 大成建設 北九州市小倉南区 道路橋
北海道縦貫自動車道鳥崎川橋（ＰＣ上部工）工事（＊） H16 大成建設 北海道茅部郡 手延べ桁部材
慶応義塾大学（三田）新校舎（仮称）新築工事（＊） H16 大成建設 東京都港区 ブリッジスラブ

（＊）施工会社様より、生産委託によります
※敬称略
